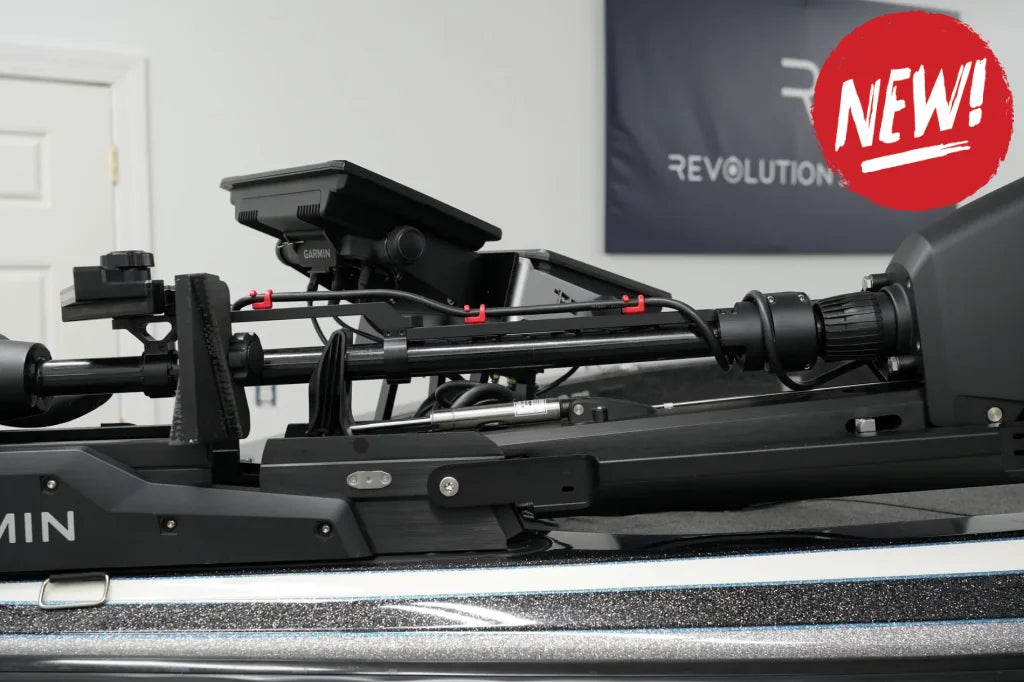

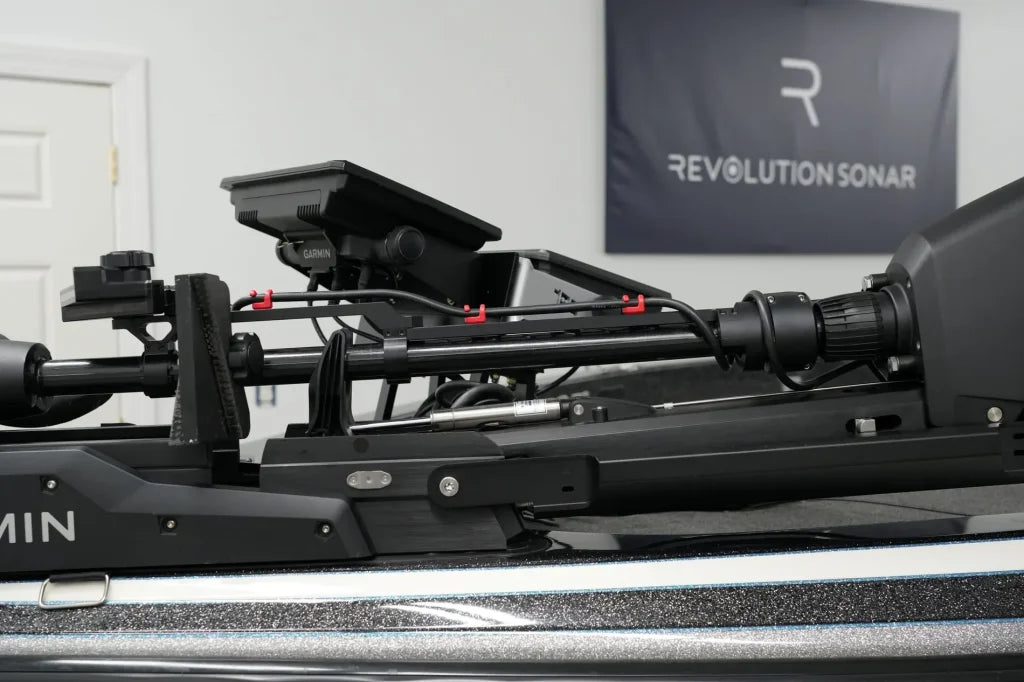

Rotator Revolution Sonar RS1 - Garmin Force / PRO 50 Inch

Sistemul Revolution Sonar RS1 dispune de o turelă sonar motorizată unică, montată coaxial în jurul axului motorului de trolling, oferind cel mai compact, ușor și rezistent sistem de orientare a sonarului creat vreodată. Pedala rotativă, aflată în curs de brevetare și echipată cu un senzor cu acuratețe de 0,01 grade, orientează transductorul sonarului cu vizualizare frontală cu o precizie fără precedent.

În loc să folosească o pedală cu două butoane, utilizatorul pur și simplu direcționează sonar-ul spre țintă, la viteza dorită. Au trecut vremurile în care trebuia să ții apăsat un buton și să aștepți ca sonar-ul să ajungă la poziția dorită. Niciodată nu a fost mai ușor să localizezi cu precizie structuri subacvatice, pești și năluca ta cu ajutorul sonarului cu vizualizare frontală.

Atentie! Termenul de livrare este intre 3 si 6 luni

FUNCȚII LOGICE AVANSATE

Funcțiile logice avansate ale RS1 îl diferențiază clar de orice alt produs concurent. Sistemul utilizează rețeaua bărcii pentru a prelua informații despre direcția busolei, asigurând o stabilitate direcțională excepțională a turelei. Cu aceste date, produsul nostru poate menține o direcție constantă, făcând explorarea subacvatică mai fluidă și mai eficientă.

Pentru o flexibilitate sporită în explorare, interfața software include un mod de măturare (sweep mode). Acesta îți permite să stabilești limite de rotație, în sensul acelor de ceasornic și invers, de până la 359 de grade. Turela se mișcă între aceste limite, iar utilizatorul poate ajusta viteza de la 18 rpm până la 0,1 rpm. Și, în premieră în industrie, limitele de măturare sunt corectate constant în funcție de schimbările de direcție.

FEEDBACK VIZUAL PENTRU UTILIZATOR

Înțelegând importanța unei interfețe prietenoase, am integrat un inel LED color pe pedala de control. Acest inel LED afișează direcția către care este orientat sonar-ul, oferind feedback vizual imediat și clar. De asemenea, îmbunătățește experiența utilizatorului prin semnalizarea modurilor avansate ale sistemului, făcând navigarea și controlul simple și intuitive.

Pedală Rotativă Revolution Sonar

COMPACTĂ

S-a acordat o atenție deosebită creării unei pedale rotative cât mai subțiri, pentru a maximiza confortul și ușurința în utilizare. Fabricată din aluminiu prelucrat CNC și policarbonat de ½” (material tip „sticlă antiglonț”), partea superioară a pedalei are o înălțime de mai puțin de 2,5 cm.

RĂSPUNS INSTANTANEU

Rotește rotița pedalei până la direcția dorită cât de repede vrei. Nu mai este nevoie să stai apăsat pe pedală pentru a mișca sonarului – acum mișcarea este instantanee și intuitivă.

MIȘCARE CU ULTRA-PRECIZIE

Produsele concurente au dificultăți în realizarea unor ajustări fine, din cauza funcționării tip on/off a pedalelor cu butoane, cu mișcări minime de până la 10° și necesitatea unui control de viteză suplimentar.

Senzorul nostru de direcție din pedala rotativă oferă o rezoluție sub 0,1°, permițând ajustări extrem de fine și precise, ideale pentru a găsi marginea unei structuri subacvatice sau a localiza exact năluca.

FEEDBACK VIZUAL

Inelul LED color încorporat oferă feedback vizual clar asupra direcției sonarului și indică, de asemenea, activarea funcțiilor avansate ale sistemului.

Instrucțiuni de Instalare

Unelte și materiale recomandate:

1. O bucată scurtă de dulap (2x4) pentru a sprijini motorul de trolling în timpul instalării și testării inițiale.

2. Set de chei imbus tip T cu cap sferic. Se recomandă modelul Klein JTH610EB (Amazon) pentru că sunt lungi și includ cheia de 3/32”, necesară pentru șuruburile Flexdisc.

3. Un prosop pentru a acoperi cadrul motorului și a prinde eventualele șuruburi căzute.

4. Foarfeci de tăiat lateral (snips/side cutters) pentru decuparea canalului cablului senzorului de pivot.

5. Burghiu de 1/16” (1,6 mm) pentru a face găurile pilot pentru senzorul de pivot.

6. Șurubelniță mică Phillips pentru magnetul de pivot.

7. Pentru Garmin Force, este necesară și o cheie de 9/16” (cheie de 14) pentru șuruburile de prindere a suportului motorului de trolling.

Instalarea motorului / șinei

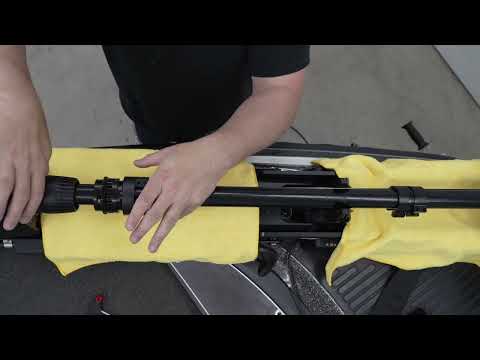

1. Dezasamblează motorul, așezând piesele și șuruburile în ordinea în care au fost scoase.

2. Instalează magnetul / suportul și senzorul de pivot.

3. Scoate chartplotterele, suporturile și alte accesorii necesare pentru a avea acces la compartimentul frontal al bărcii.

4. Pre-cablează modulul motorului (cablu 5 pini, 3 metri) – este mult mai ușor să conectezi cablul când motorul nu este montat pe sistemul de trolling.

5. Montează placa de fixare pe modulul motorului (nu este valabil pentru Lowrance Ghost).

6. Montează discul Flexdisc pe ax, cu cele trei șuruburi 10/32 orientate în sus și cele 8/32 în jos.

7. Montează roata dințată Delrin, roata dințată a motorului de trolling (mirror drive gear) și suportul superior pentru șină pe ax.

8. Prinde cele trei șuruburi 8/32 prin partea superioară a montajului dublu al axului (partea stângă a Flexdisc-ului în fotografie).

9. Prinde cele trei șuruburi 10/32 de jos în sus în roata dințată Delrin.

10. Montează motorul / suportul / bump buster-ul împreună cu roțile dințate în carcasa motorului.

📌 Important: Asigură-te că roata dințată este montată astfel încât șuruburile suportului superior pentru șină să fie orientate vertical în sus atunci când motorul este în poziție pliată (stowed).

11. Montează capacul lateral al motorului.

12. Nu monta încă șina. Așteaptă până finalizezi toți ceilalți pași și faci configurarea inițială (verificare de spațiu, poziție de parcare și aliniere la chila bărcii). Abia apoi instalezi șina superioară și inferioară, precum și transducerul(ele).

13. Notă: În cazul montajului șinei pentru Garmin Force, inelele de centrare pentru partea superioară și inferioară sunt acum de aceeași dimensiune. Videoclipurile vechi menționau dimensiuni diferite, dar acum sunt identice.
